[IT 제품 구매 가이드] OLKB Planck 키보드 - 레이어

나의 오렌지 Planck

이전 포스팅에서는 Planck 키보드 구입처와 간단한 특징에 대해서 알려드렸습니다. 이번 포스팅에서는  60% 이하 키보드에서 다양하게 적용되는 레이어 개념에 대해서 알아보도록 하겠습니다.

레이어(layer)

단어 그대로 층, 층위 등을 의미합니다. 포토샵을 사용하시는 분은 레이어에 익숙할 것입니다.
그런데 키보드에도 뜬금없이 레이어라는 의문이 생길 수 있을 것입니다. 사실 우리가 현재 사용하는 키보드에도 간단한 형태의 레이어가 모두 적용되어 있습니다. 바로 shift 키가 그 기능을 담당합니다.

대소문자가 구분이 되는 알파벳을 예로 설명하겠습니다. CapsLock 키가 꺼져있는 상태를 가정합시다. 'A'를 입력하기 위해서 우리는 보통 CapsLock를 켜거나 shift 키를 누른 상태에서 'a'를 입력할 것입니다.

한글은 CapsLock이 적용되지 않기 때문에  'ㄲ'을 입력하기 위해서는 반드시 shift 키를 누른 상태에서 'ㄱ'을 입력해야 합니다. 너무나도 당연하기 때문에 설명하기도 조금 민망하네요.

정리하면 이렇습니다. shift 키를 누르면 소문자가 모두 자동으로 대문자로 바뀝니다. 한글의 경우, 된소리가 있는 자음이라면 shift를 누르는 순간 모두 자동으로 바뀝니다. 레이어가 바로 이런 기능과 동일합니다.

Planck 키보드에는 2개의 레이어가 추가로 존재합니다. 그 말은 shift 키와 유사한 기능을 하는 키가 2개 더 존재한다는 것을 의미합니다.

Planck 키보드의 위, 아래 레이어

위 그림을 보면 기본 레이어 + 흰색, 윗 레이어 - 노란색, 아랫 레이어 - 파란색 총 3개의 레이어가 존재함을 알 수 있습니다. 가운데에 있는 기본 레이어에는 파란색의 아랫 레이어 키와 노란색 윗 레이어 키가 있습니다.

만약 파란색 아랫 레이어 키를 shift 키처럼 누르면 기본 레이어가 아랫 레이어로 변경됩니다. 아랫 레이어에 지정된대로 입력이 들어갑니다.


'Q'키를 예를 들어 살펴보겠습니다. 윗 레이어 키를 누른 상태에서 'Q'를 누르면 '1'이 입력됩니다. 아랫 레이어 키를 누른 상태에서 'Q'를 누르면 '!'가 입력됩니다. 쉽게 이해될 것입니다.

앞서 언급했듯이 40% 키보드는 대부분 이와 같은 기능을 제공하고 있습니다. 극도로 키 갯수를 줄여서 손의 이동을 최소화하는 대신에 제거된 일반 키보드의 키(펑션키, 숫자키 등등)을 입력할 수 있는 다른 방법을 제공해야만 하기 때문입니다.

레이어의 편의성

40% 키보드는 이 레이어 기능이 핵심입니다. 레이어 기능이 매력적으로 느껴진다면 한번 구매를 고려해볼만 합니다. 만약 그 반대라면 40% 키보드는 쳐다보지도 말아야 합니다. 아마 작고 귀여운 장식품으로 전락할 것이고, 결국은 중고나라나 키보드 관련 사이트의 중고시장에 판매글을 올리는 자신을 발견할 수 있을 것입니다.

사실 저는 위에서 보여드린  기본으로 설정된 레이어 키 맵핑을 좋아하지 않습니다. 저는 숫자를 넘버패드처럼 사용하기를 원하고, 사칙 연산 기호는 한군데에 모아서 계산기처럼 쓰기를 원합니다. 그리고 저는 평소 사용하는 펑션키는 몇 개 없기때문에 필요없는 펑션키는 모두 제거하고 싶습니다.

자신이 사용하는 패턴에 따라 레이어를 구성해야만 비로소 편의성이 극대화됩니다. 그래서 저는 다음과 같이 레이어 키 맵핑을 수정하였습니다.


기본 레이어

* ,-----------------------------------------------------------------------------------.
* | Tab | Q | W | E | R | T | Y | U | I | O | P | Bksp |
* |------+------+------+------+------+-------------+------+------+------+------+------|
* | Shift| A | S | D | F | G | H | J | K | L | ; |Enter |
* |------+------+------+------+------+------|------+------+------+------+------+------|
* | Ctrl | Z | X | C | V | B | N | M | , | . | / | ' |
* |------+------+------+------+------+------+------+------+------+------+------+------|
* | Esc |CAPS | GUI | Alt |Lower | Space |Raise | Left | Down | Up |Right |
* `-----------------------------------------------------------------------------------'

윗 레이어

* ,-----------------------------------------------------------------------------------.
* | ` | 7 | 8 | 9 | | | | | | | | Bksp |
* |------+------+------+------+------+-------------+------+------+------+------+------|
* | Del | 4 | 5 | 6 | | | | * | = | _ | | |
* |------+------+------+------+------+------|------+------+------+------+------+------|
* | | 1 | 2 | 3 | 0 | | | + | |Pg Up |Pg Dn | \ |
* |------+------+------+------+------+------+------+------+------+------+------+------|
* | | | | | | | | Next | Vol- | Vol+ | Play |
* `-----------------------------------------------------------------------------------'

아랫 레이어

* ,-----------------------------------------------------------------------------------.
* | ~ | & | | | | | | [ | ] | | | Bksp |
* |------+------+------+------+------+-------------+------+------+------+------+------|
* | Del | $ | % | ^ | | | | { | } | | | |
* |------+------+------+------+------+------|------+------+------+------+------+------|
* | | ! | @ | # | | | | ( | ) | Home | End | | |
* |------+------+------+------+------+------+------+------+------+------+------+------|
* | | | | | | | | Next | Vol- | Vol+ | Play |
* `-----------------------------------------------------------------------------------'

기본레이어에서 esc, shift, ctrl 등 키의 위치를 수정하였습니다. 윗 레이어에 숫자패드와 연산 기호를 넣었고, 아랫 레이어에는 특수 문자를 넣었습니다. 현재는 이 구성으로 사용하고 있습니다. 사용하다보면 불편한 점을 자연스럽게 발견하게 될 것이고, 다시 키 맵핑을 수정할 예정입니다.

프로그래밍 가능한 키보드

어떻게 자기 마음대로 키 맵핑을 수정할 수 있는지 궁금한 사람도 있을 것입니다. 그것은 키보드에 설치하는 펌웨어를 사용자가 직업 제어할 수 있기 때문입니다. 대부분의 40% 키보드는 레이어 기능과 함께 펌웨어를 사용자가 직접 조작할 수 있게 해주기 때문에 높은 자유도를 제공합니다.

하지만 프로그래밍 가능하다는 표현에서 이미 높은 벽을 느끼는 사람이 대부분일 것입니다. 펌웨어에서 이미 불안을 느끼는 사람도 있을 것입니다. 여기에 대해서도 차근차근 알아볼 예정입니다.

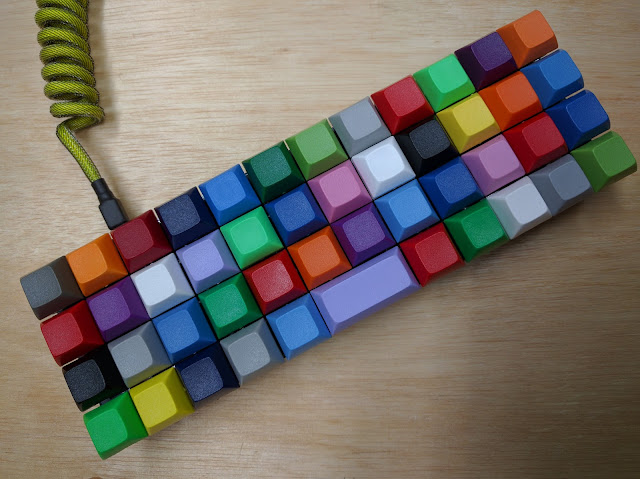

오늘은 포스팅은 간단히 여기서 마무리 하겠습니다. 오늘은 특이하게 꾸며진 Planck를 보면서 끝내겠습니다.

다음 Planck 키보드 글은 펌웨어를 수정하여 레이아웃을 변경하도록 합니다. 다소 어렵지만 이 키보들 사용하고자 하는 분들은 꼭 참고하길 바랍니다.
