BloBlog: [DirectX9]월드 변환(World Transform), 뷰 변환(Viewing Transform), 투영 변환(Projection Transform)

3D 그래픽스에서 행렬을 빼놓을 수 없는 도구이다. 행렬을 통해 그래픽스에서 필요한 여러 변환을 간단하게 표현할 수 있다. 그래서 렌더링 파이프라인의 단계를 구분할 때, 어떤 변환이 이루어지는지 즉, 어떤 행렬이 곱해져서 변환되는지를 기준으로 판단하기도 한다. 이번에는 그래픽스에서 행렬을 활용하는 예 중에서도 가장 중요한 월드 변환, 뷰 변환, 투영 변환에 대해서 알아보고자 한다.

간단한 렌더링 파이프라인

출처

그림은 간단한 형태의 렌더링 파이프라인을 설명하고 있다. 한 정점이 입력되면 이 정점은 렌더링 파이프라인 과정을 거쳐서 출력되고, 우리는 출력된 정보를 디스플레이 장치를 통해 확인할 수 있다. 먼저 정점이 입력되면 이 정점은 월드 변환(World Transformation), 뷰 변환(Viewing Transformation), 투영 변환(Projection Transformation)의 과정을 거치게 된다. 그리고 클리핑(Clipping)과 같은 추가적인 과정을 더 거치게 된다. 추가적인 과정은 위의 그림에서는 표현하지 않았다. 중요한 사실은 우리가 디스플레이로 확인할 수 있는 영상은 결국 2D로 변환된 영상이다. 하지만 우리는 DirectX9와 같은 프레임워크를 사용하여 3D 좌표 공간을 대상으로 프로그래밍한다. 여기서 알 수 있는 사실은 3D 정보가 렌더링 파이프라인을 거쳐서 2D 정보로 변환된다는 점이다. 실제로 렌더링 파이프라인을 거치면 3D 정보는 2D 정보로 변환된다.

아래 그림은 렌더링 파이프라인의 전체적인 모습을 보여준다.

출처

그렇다면 월드 변환, 뷰 변환, 투영 변환은 각각 무엇을 의미하며, 어떻게 이뤄지는지 알아보자. 그리고 코드에서는 어떻게 구현되는지도 살펴보자.

월드 변환

우리가 월드 공간에서 나타내고자 하는 기하물체들은 정점들의 모임으로 표현된다. 직육면체의 경우 8개의 정점으로 이뤄져있다. 그렇다면 직육면체를 모델링할때 기준이 되는 좌표계는 무엇인가? 로컬 좌표계 혹은 모델 좌표계이다.

출처

모델 좌표계를 기준으로 물체를 구성하는 정점이 정의되고, 이 정점들의 모임으로 물체를 나타낼 수 있다. 그러면 이런 모델들이 3개가 모여있는 공간 즉, 월드를 나타내고자 할 경우는 어떻게 해야할까? 각각의 모델은 자신의 기준 좌표계가 있다. 이 기준 좌표계의 (0, 0, 0)을 기준으로 3개의 모델을 나타내면 어떻게 될까? 아마 3개의 물체가 겹쳐져서 그려질 것이다. 원래 월드 공간에서 3개의 모델을 겹치게 나타내고 싶다면 아무런 문제가 없지만, 3개의 모델이 겹쳐지지 않게 그리고 싶으면 모델 좌표계를 월드 좌표계로 그대로 사용할 수 없다. 모델 좌표계가 월드 좌표계의 원점을 기준으로 얼마나 떨어져있는지를 나타낸다면 해당 모델은 다른 모델과 구분될 수 있을 것이다. 이런 생각이 바로 월드 변환의 아이디어이다.

출처

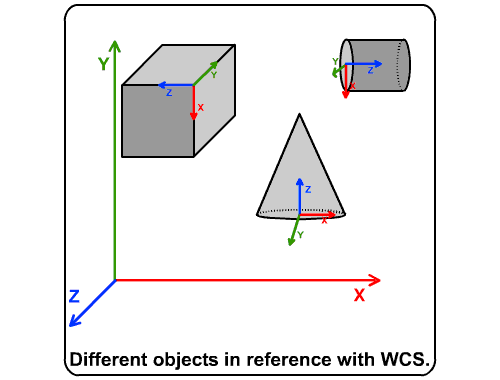

직육면체, 삼각뿔, 원기둥 모두 각자의 모델 좌표계를 기준으로 물체가 정의되어 있다. 이를 월드 공간에 배치하기 위해서 각각의 모델 좌표계를 월드 좌표계를 기준으로 이동시키면 된다. 이동 행렬(Translate Matrix)를 모델 좌표계에 곱해주면 모델을 구성하는 각 정점은 월드 좌표계를 기준으로 하는 정점으로 변환된다.

출처

뷰 변환, 카메라 변환

월드 공간 상에 물체를 배치했다. 배치된 물체를 보기 위한 카메라가 필요하다. 월드 공간 상의 물체가 이제 카메라의 위치를 원점으로 하는 좌표계에 배치된다. 이렇게 3차원 월드 좌표계를 카메라의 위치를 기준으로 한 카메라 좌표계로 변환하는 것을 뷰 변환 혹은 카메라 변환이라고 한다.

모델 좌표계, 월드 좌표계, 카메라 좌표계로 변환하는 과정을 다시 살펴보자.

세 물체가 각각 모델 좌표 공간에 위치한다.

세 물체가 월드 좌표 공간에 위치한다.

두 물체가 카메라 좌표 공간에 위치한다.

출처

월드 공간에 위치하는 물체를 카메라 좌표 공간으로 변환하기 위해서는 변환 행렬이 필요하다. DirectX9에서는 카메라 변환 행렬을 쉽게 계산할 수 있는 함수를 제공하고 있다. D3DXMatrixLookAtLH(), D3DXMatrixLookAtRH()가 카메라 변환 행렬을 계산하는 함수이다.

출처

AT: 카메라가 바라보는 지점
EYE: 카메라의 위치
UP: 카메라의 상향 벡터

함수의 인자를 전달하면 카메라 변환 행렬이 계산된다.

투영 변환

월드 좌표계와 카메라 좌표계는 모두 3차원 좌표계이다. 우리가 디스플레이로 확인하게 되는 렌더링 결과들은 모두 2차원의 화면이다. 이는 3차원 좌표계를 2차원 좌표계로 바꾸는 변환이 필요하다는 것을 알 수 있다.

3차원 좌표계를 어떻게 2차원 좌표계로 변환할 것인가? 가장 쉬운 방법은 3차원 좌표계의 한 축을 없애버리면 된다. 예를 들어 x, y, z 축 중에서 z 축을 제거하면, 즉 z 값을 모두 0으로 만들면 자동적으로 x, y 축으로 구성된 2차원 좌표계로 변환된다. 하지만 이런 방식으로 투영 변환하게 되면 z 값으로 구별할 수 있었던 물체 간의 앞뒤 정보 즉, 깊이 정보가 투영 변환을 거치게 되면 소실된다. 참고로 이런 문제를 해결 위해 z 버퍼(z-buffer)가 필요하다.

먼저 직교 투영(Orthographic Projection)와 원근 투영(Perspective Projection)에 대해서 살펴보자.

출처

위의 그림은 직교 투영과 원근 투영의 방법과 결과에 대해 보여주고 있다. 직교 투영과 원근 투영의 가장 큰 차이는 투영 결과이다. 위의 그림에서 확인할 수 있듯이 직교 투영은 물체가 뒤에 있더라도 앞에 있는 물체와 크기 차이가 없다. 원근 투영은 이와 달리 앞에 있는 물체는 크게, 뒤에 있는 물체는 작게 나타낸다.

우리는 특별한 경우가 아니면 원근 투영을 사용하게 될 것이다. 투영 변환을 하면 3차원 좌표 공간에은 2차원 좌표 공간으로 변환된다. 카메라 변환 행렬처럼 투영 변환 행렬을 계산해주는 함수가 있다.
함수 인자를 전달하면 투영 변환 행렬이 계산된다.

세 가지 중요한 변환들

월드 변환(World Transform)
뷰 변환(View Transform)
투영 변환(Projection Transform)

이 변환을 위한 행렬들을 모두 D3D 디바이스에 설정하면 정점은 이 변환을 거치게 된다. 그리고 변환을 거친 결과들이 디스플레이에 표시된다.

월드 행렬을 설정하는 부분은 y축 회전을 표시하기 위한 코드가 추가되어 있다. 뷰 행렬과 투영 행렬을 계산하여 D3D 디바이스에 적용하는 하고 있다.

y축을 기준으로 회전하는 삼각형

#include "stdafx.h"
#include <Windows.h>
#include <Mmsystem.h>
#include <d3dx9.h>

LPDIRECT3D9 g_pD3D = nullptr;  // D3D
LPDIRECT3DDEVICE9 g_pd3dDevice = nullptr;  // 렌더링하는 D3D 디바이스
LPDIRECT3DVERTEXBUFFER9 g_pVB = nullptr;    // 정점 버퍼

// 사용자 정의 정점 구조체
struct CUSTOMVERTEX {
    FLOAT x, y, z; // rhw는 동차 좌표계의 w값으로 이 값이 있으면 변환이 완료된 정점을 의미한다.
    DWORD color;        // diffuse color, 정점의 색깔을 나타낸다.
};

// 사용자가 설정한 정점에 대한 정보를 나타내는 FVF 값
// x,y,z,w 값과 diffuse color를 나타내는 flag 값을 설정하였다.
#define D3DFVF_CUSTOMVERTEX (D3DFVF_XYZ | D3DFVF_DIFFUSE)

HRESULT InitD3D( HWND hWnd );
HRESULT InitVB();
VOID Cleanup();
VOID Render();
VOID SetupMatrices();
LRESULT WINAPI MsgProc( HWND hWnd, UINT msg, WPARAM wParam, LPARAM lParam );

INT WINAPI WinMain( HINSTANCE hInst, HINSTANCE, LPSTR, INT )
{
    // 윈도우 클래스 선언 및 초기화, 등록
    WNDCLASSEX wc = { sizeof( WNDCLASSEX ), CS_CLASSDC, MsgProc, 0L, 0L, GetModuleHandle( NULL ), NULL, NULL, NULL, NULL, L"D3D Tutorial", NULL };
    RegisterClassEx( &wc );

// 윈도우 생성
    HWND hWnd = CreateWindow( L"D3D Tutorial", L"D3D Tutorial 01: CreateDevice", WS_OVERLAPPEDWINDOW, 100, 100, 300, 300, GetDesktopWindow(), NULL, wc.hInstance, NULL );

// Direct3D 초기화
    if ( SUCCEEDED( InitD3D( hWnd ) ) ) {
        // 정점 버퍼 초기화
        if ( SUCCEEDED( InitVB() ) ) {
            // 윈도우 출력
            ShowWindow( hWnd, SW_SHOWDEFAULT );
            UpdateWindow( hWnd );

// 메세지 루프
            MSG msg;
            ZeroMemory( &msg, sizeof( msg ) );

while ( msg.message != WM_QUIT ) {
                // GetMessage() 함수의 달리 대기하지 않는다.
                if ( PeekMessage( &msg, NULL, 0U, 0U, PM_REMOVE ) ) {
                    TranslateMessage( &msg );
                    DispatchMessage( &msg );
                } else {
                    // 처리할 메세지가 없으면 렌더링한다.
                    Render();
                }

}
        }
    }

// 등록한 클래스의 메모리를 반환하고, 등록에서 제외한다.
    UnregisterClass( L"D3D Tutorial", wc.hInstance );

return 0;
}

HRESULT InitD3D( HWND hWnd )
{
    // D3D 객체 생성
    if ( nullptr == ( g_pD3D = Direct3DCreate9( D3D_SDK_VERSION ) ) ) {
        return E_FAIL;
    }

// D3D 디바이스를 생성하기 위해서 필요한 구조체
    D3DPRESENT_PARAMETERS d3dpp;
    ZeroMemory( &d3dpp, sizeof( d3dpp ) );  // 0으로 초기화하지 않으면 결과가 나오지 않을 수 있다.

d3dpp.Windowed = TRUE;  // 창모드
    d3dpp.SwapEffect = D3DSWAPEFFECT_DISCARD;
    d3dpp.BackBufferFormat = D3DFMT_UNKNOWN;

// D3DDEVTYPE_HAL은 하드웨어 가속을 지원하도록 설정한다.
    // 전역변수 g_pd3dDevice에 D3D 디바이스 포인터를 저장한다.
    if ( FAILED( g_pD3D->CreateDevice( D3DADAPTER_DEFAULT, D3DDEVTYPE_HAL, hWnd, D3DCREATE_SOFTWARE_VERTEXPROCESSING, &d3dpp, &g_pd3dDevice ) ) ) {
        return E_FAIL;
    }

// 삼각형의 뒷면을 표시하기 위한 코드
    g_pd3dDevice->SetRenderState(D3DRS_CULLMODE, D3DCULL_NONE);
    // 정점이 diffuse color를 가지고 있므로 빛을 껐다.
    g_pd3dDevice->SetRenderState(D3DRS_LIGHTING, FALSE);

return S_OK;
}

// 정점 버퍼 초기화
HRESULT InitVB()
{
    CUSTOMVERTEX vertices[] = {
        { -1.f, -1.f, 0.0f, 0xffff0000, },
        { 1.f, -1.f, 0.0f, 0xff0000ff, },
        { 0.f, 1.0f, 0.0f, 0xffffffff, },
    };

// 정점 버퍼 생성
    if ( FAILED( g_pd3dDevice->CreateVertexBuffer( sizeof( vertices ), 0, D3DFVF_CUSTOMVERTEX, D3DPOOL_DEFAULT, &g_pVB, NULL ) ) ) {
        return E_FAIL;
    }

// 생성한 정점 버퍼에 값을 채운다.
    // Lock(), Unlock() 함수를 사용해야 한다.
    VOID* pVertices;
    if ( FAILED( g_pVB->Lock( 0, sizeof( vertices ), ( void** )&pVertices, 0 ) ) ) {
        return E_FAIL;
    }
    memcpy( pVertices, vertices, sizeof( vertices ) );
    g_pVB->Unlock();

return S_OK;
}

// 객체 리소스를 반환하는 함수
VOID Cleanup()
{
    // 객체의 리소스를 반환하는 순서가 중요하다.
    // 이 순서가 잘못되면 에러를 발생시킨다.
    // 생성의 역순
    if ( g_pVB != nullptr ) {
        g_pVB->Release();
    }

if ( g_pd3dDevice != nullptr ) {
        g_pd3dDevice->Release();
    }

if ( g_pD3D != nullptr ) {
        g_pD3D->Release();
    }
}

// 화면을 그리는 함수
VOID Render()
{
    if ( nullptr == g_pd3dDevice ) {
        return;
    }

// 후면 버퍼를 파란색으로 채운다.
    g_pd3dDevice->Clear( 0, NULL, D3DCLEAR_TARGET, D3DCOLOR_XRGB( 0, 0, 0 ), 1.0f, 0 );

// BeginScene() 함수로 디바이스에게 Rendering 시작을 알린다.
    if ( SUCCEEDED( g_pd3dDevice->BeginScene() ) ) {

        SetupMatrices();

// 정점 버퍼를 출력 스트림으로 설정한다.
        g_pd3dDevice->SetStreamSource( 0, g_pVB, 0, sizeof( CUSTOMVERTEX ) );

// D3D에 정점 정보를 제공한다.
        g_pd3dDevice->SetFVF( D3DFVF_CUSTOMVERTEX );

// 실제 기하 물체를 그린다.
        g_pd3dDevice->DrawPrimitive( D3DPT_TRIANGLESTRIP, 0, 1 );

// Rendering이 끝났음을 알린다.
        g_pd3dDevice->EndScene();
    }

// 후면 버퍼를 현재 그리는 버퍼로 설정한다.
    // Double Buffering(이중 버퍼)와 관련된 내용이다.
    // 이중 버퍼를 사용하면서 이 함수를 실행하지 않으면 제대로 그려지지 않는다.
    g_pd3dDevice->Present( NULL, NULL, NULL, NULL );
}

// 월드, 뷰, 프로젝션 행렬 설정
VOID SetupMatrices()
{
    // 월드 행렬 설정
    D3DXMATRIXA16 matWorld;

UINT iTime = timeGetTime() % 1000;
    FLOAT fAngle = iTime * ( 2.f * D3DX_PI ) / 1000.f;
    D3DXMatrixRotationY(&matWorld, fAngle);
    g_pd3dDevice->SetTransform(D3DTS_WORLD, &matWorld);

// 뷰 행렬 설정
    D3DXVECTOR3 vEyePt(0.0f, 0.0f, -5.0f);  // 카메라의 위치
    D3DXVECTOR3 vLookatPt(0.0f, 0.0f, 0.0f);    // 카메라가 바라보는 지점
    D3DXVECTOR3 vUpVec(0.0f, 1.0f, 0.0f);   // 카메라의 상향벡터

D3DXMATRIXA16 matView;
    // 카메라 변환 행렬 계산
    D3DXMatrixLookAtLH(&matView, &vEyePt, &vLookatPt, &vUpVec);
    // 계산된 카메라 변환 행렬을 적용
    g_pd3dDevice->SetTransform(D3DTS_VIEW, &matView);

// 프로젝션 행렬 설정
    D3DXMATRIXA16 matProj;
    // 투영 변환 행렬 계산
    D3DXMatrixPerspectiveFovLH(&matProj, D3DX_PI / 4, 1.0f, 1.0f, 100.f);
    // 계산된 투영 변환 행렬을 적용
    g_pd3dDevice->SetTransform(D3DTS_PROJECTION, &matProj);
}

// 윈도우 프로시저 함수
LRESULT WINAPI MsgProc( HWND hWnd, UINT msg, WPARAM wParam, LPARAM lParam )
{
    switch ( msg ) {
        case WM_DESTROY:
            Cleanup();
            PostQuitMessage( 0 );
            return 0;

// 메세지 루프 변경
            /*case WM_PAINT:
            Render();
            ValidateRect(hWnd, NULL);
            return 0;*/
    }
    return DefWindowProc( hWnd, msg, wParam, lParam );
}

정리하면

정점은 월드 변환, 뷰 변환, 투영 변환을 거친다.
해당 변환 행렬을 계산하여 D3D 디바이스에 설정하면 된다.
